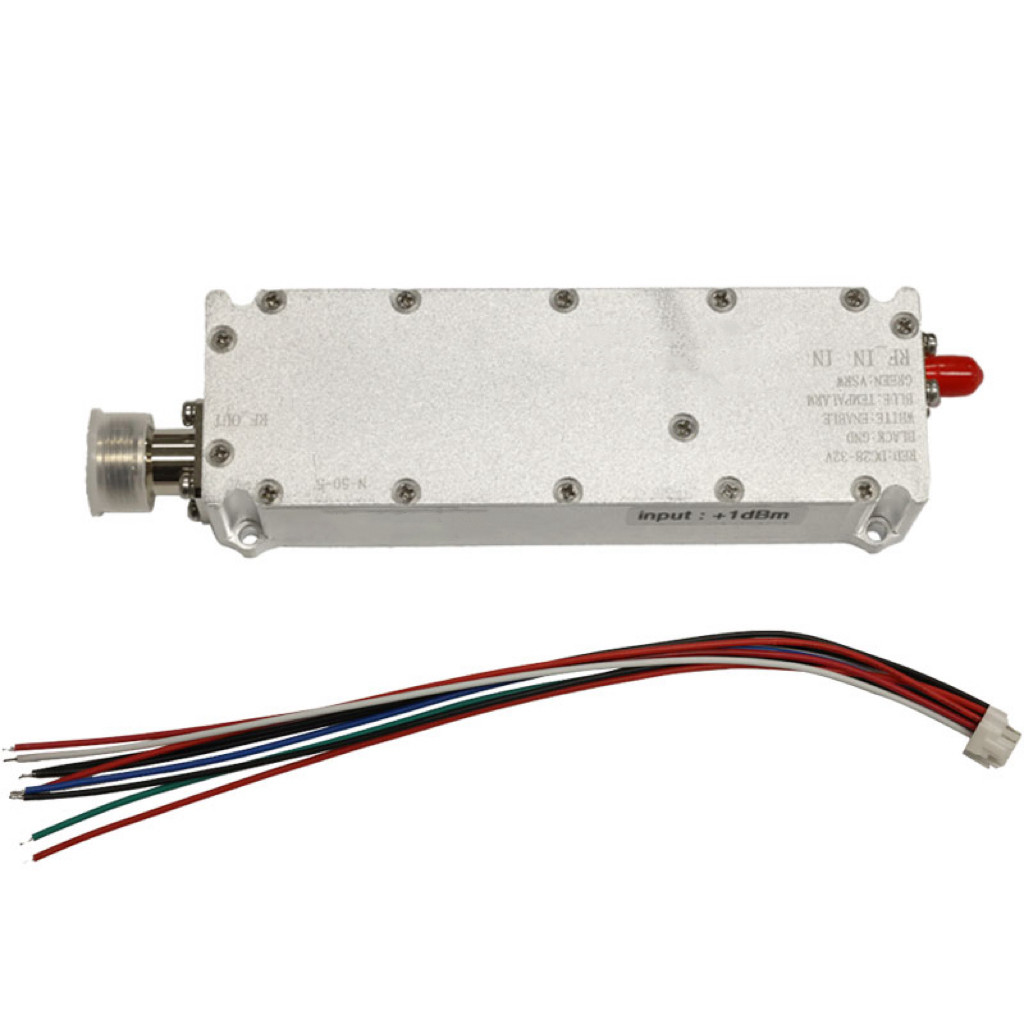

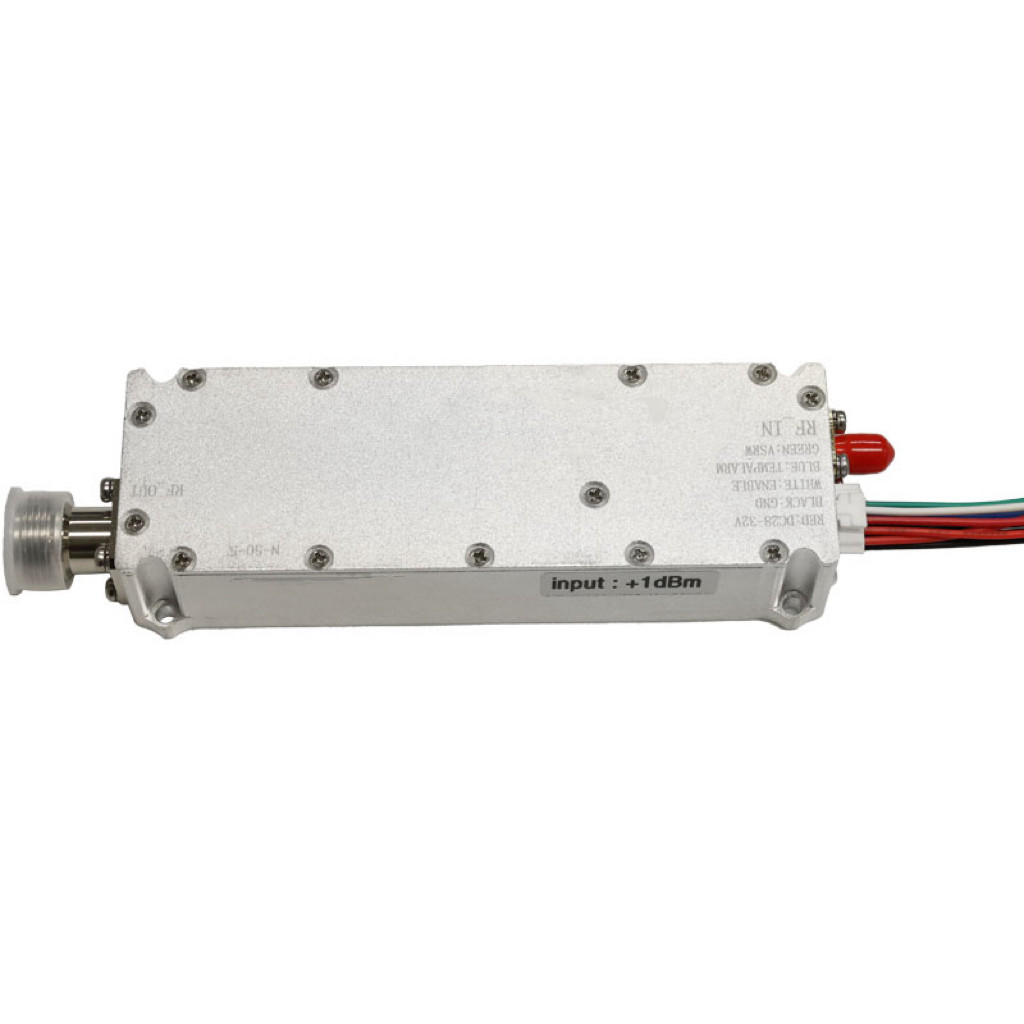

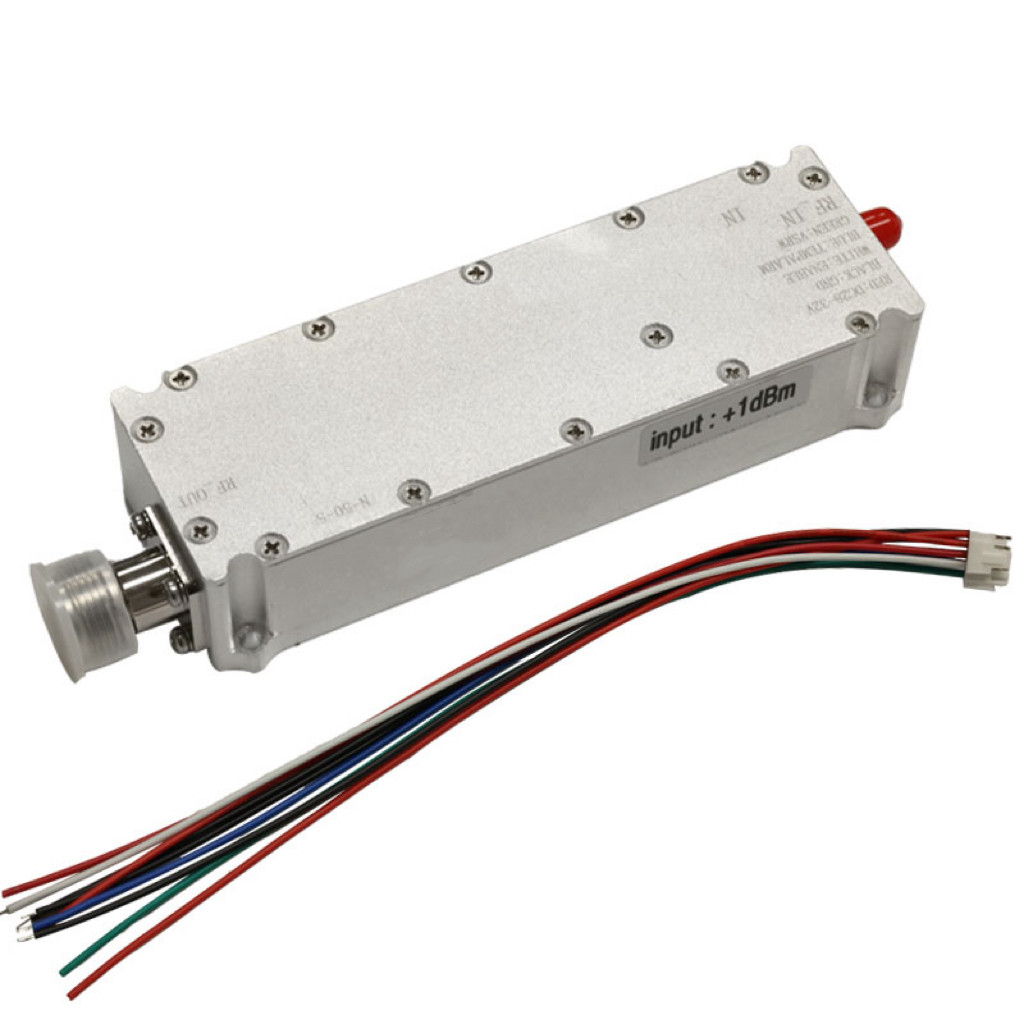

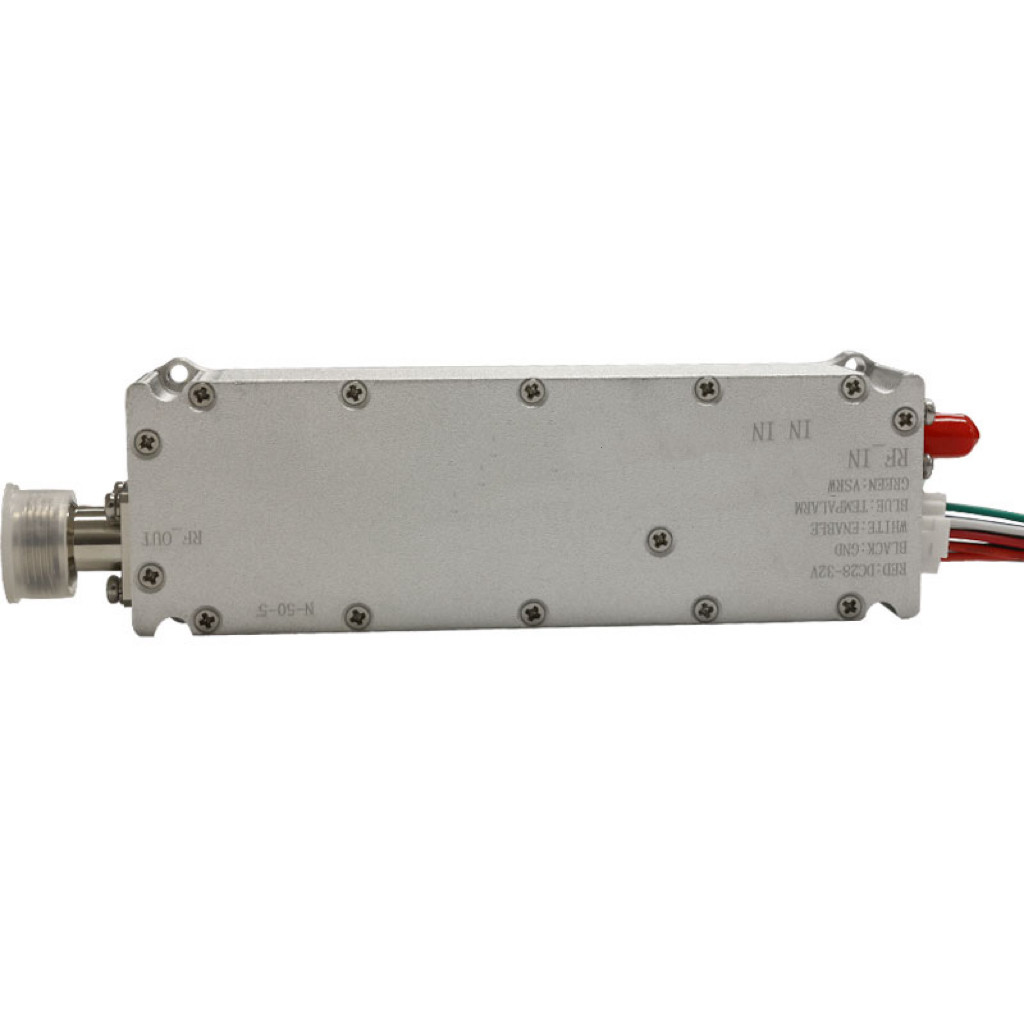

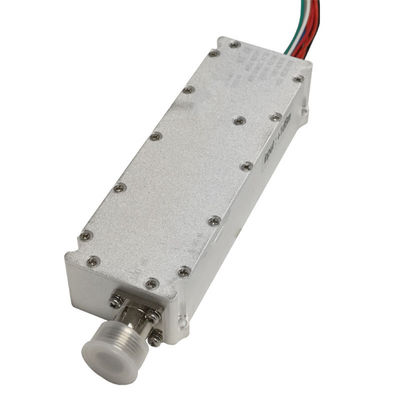

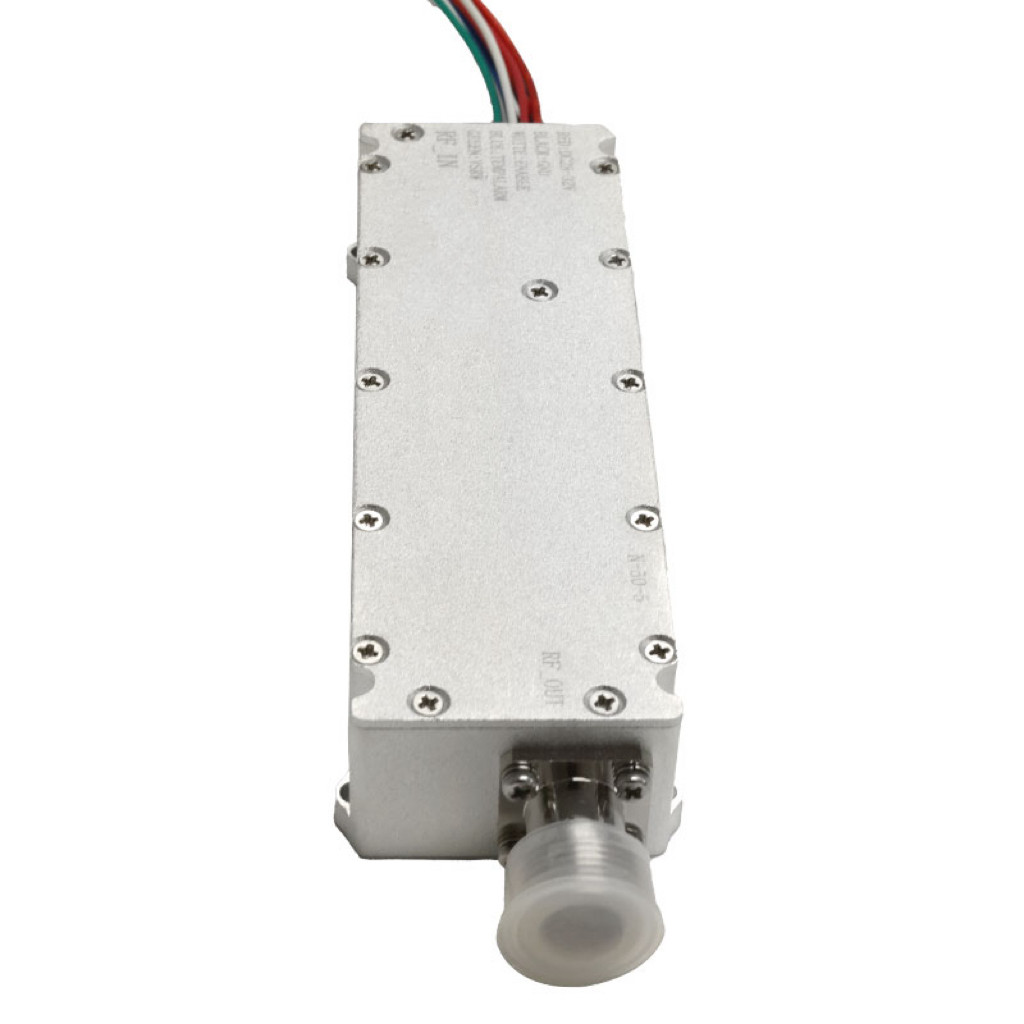

1160-1300MHz 50W RF Power Amplifier Module per FPV Autel Dji Equipment

Informazione dettagliata

Luogo di origine:

Guangdong, Cina

Frequenza:

1160-1300 MHz

Fornitore di energia:

50W

Potenza di uscita satura:

47±1 dBm @input=3~5 dBm

Guadagno:

45 ± 2 dB

Corrente di alimentazione:

≤ 4A

Voltaggio di funzionamento:

DC+32V

Protezione da temperatura (avvertimento):

Protezione da temperatura di 90 gradi (vedi PIN8)

Protezione VSWR (avvertimento):

Protezione contro la potenza inversa 15W

Peso:

350 g

Dimensioni:

120*42*24,5 mm

Capacità di alimentazione:

5000 PCS al mese

Evidenziare:

FPV Equipment RF Power Amplifier Module

Descrizione del prodotto

Specificità

Nome dell'articolo	Parametri tecnici
Frequenza di lavoro	1160-1300 MHz
Potenza di uscita satura	47±1 dBm @input=3~5 dBm
Guadagno	45 ± 2 dB
Fluctuazione nella banda	≤ 2,0 dB
Esclusi dalla fascia	9kHz 1GHz:≤-36dBm/30kHz 1GHz/12.75GHz:≤-30dBm/30KHz
Input VSWR/Out VSWR	≤ 2
Stabilità della temperatura di guadagno	≤ ± 1,5 dB
tensione di funzionamento	DC+32V
Protezione contro la temperatura (Avvertimento)	Protezione da temperatura di 90 gradi (vedi PIN8)
Protezione VSWR (Avvertimento)	Protezione contro la potenza inversa 15W
Corrente di lavoro	≤ 4A
Interfaccia di monitoraggio dell'alimentazione	Fonte di alimentazione: 2*4PIN Il numero di segnalazione è il numero di segnalazione di segnalazione di segnalazione di segnalazione.3.3V-normale)
Porta RF di ingresso	SMA-KFD
Porta RF di uscita	N-KFD
Dimensioni	120 × 42 × 24,5 mm
Temperatura di funzionamento	-20°C+55°C
