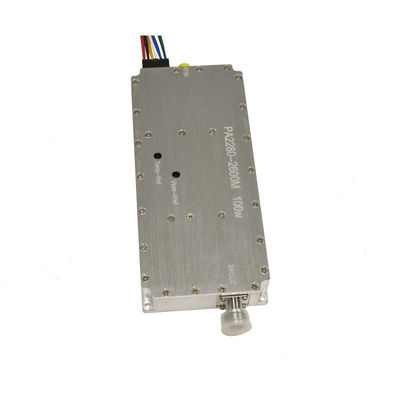

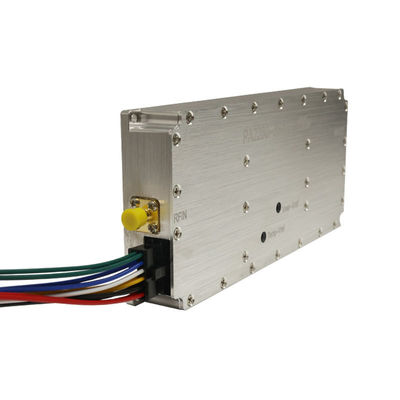

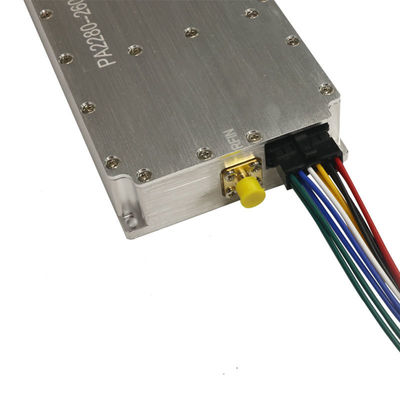

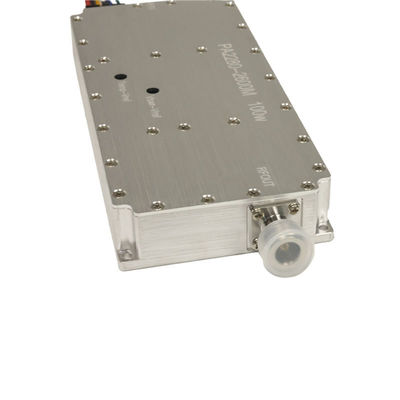

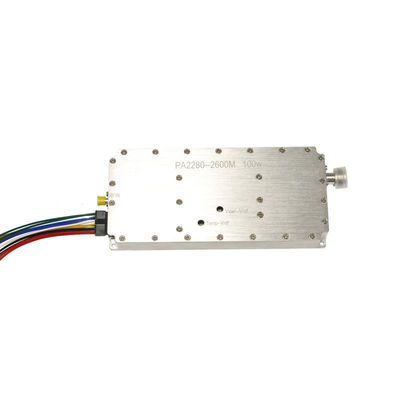

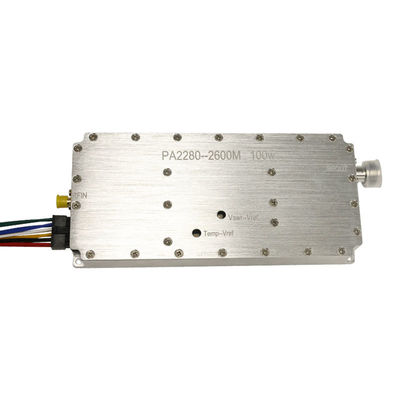

Tipo di uscita N Collegare modulo amplificatore di potenza RF da 100 W con protezione contro la temperatura

Informazione dettagliata

Luogo di origine:

Guangdong, Cina

Frequenza:

2280-2600 MHz

Fornitore di energia:

100 W

Planarità di potere:

dBi 5

Protezione VSWR:

Indicazione di allarme, protezione di alto livello

Corrente di alimentazione:

< 8,5A

Connessione di ingresso:

SMA

Connessione di uscita:

N-TYPE

Dimensione:

170*77*24 mm

Peso:

350 g

Protezione della temperatura:

Diagramma allegato di tensione di rilevamento della temperatura, tensione di temperatura

Capacità di alimentazione:

5000 PCS al mese

Evidenziare:

modulo dell'amplificatore di potenza di 100W rf

Descrizione del prodotto

Specificità

Frequenza	2280-2600 MHz
Fornitore di alimentazione	100 W
Potenza di uscita satura	50±1 dBm @input=5 dBm
tensione di funzionamento	DC:28-32V
Protezione	Protezione contro la temperatura di 90 gradi, Protezione contro la potenza inversa di 30W
Corrente di lavoro	≤ 8,5 A
Interfaccia di monitoraggio dell'alimentazione	Fornitura di alimentazione: eseguire capacità Pin1:GNDPin2:GND Pin3: 28V Pin4: 28V Pin5: 28VPin6: 28V Pin7: GND Pin8: GND Pin9:Indicazione di potenza ((0-3,3V,tensione di rilevamento di potenza) Pin10:Protezione VSWR ((0-3,3V,indicazione di allarme,protezione di alto livello) Pin11:Abilitazione del comando ((3.3-5V,alto livello acceso,basso livello spento 3.3-5V)Pin12:indicazione della temperatura ((0-5V,tensione di rilevamento della temperatura,disegno allegato della tensione della temperatura)
Porta RF di ingresso	SMA
Porta RF di uscita	N-F
Dimensioni	1707724 mm
Temperatura di funzionamento	65°C
