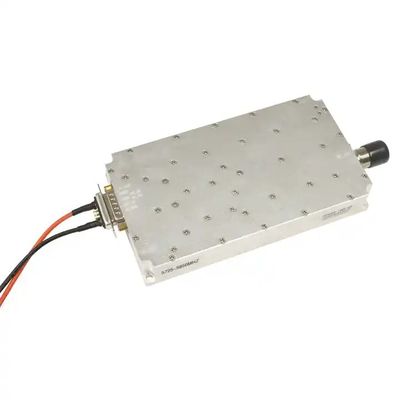

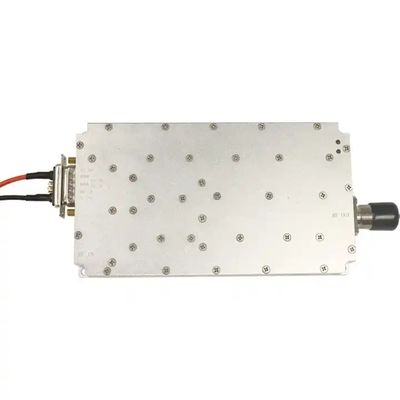

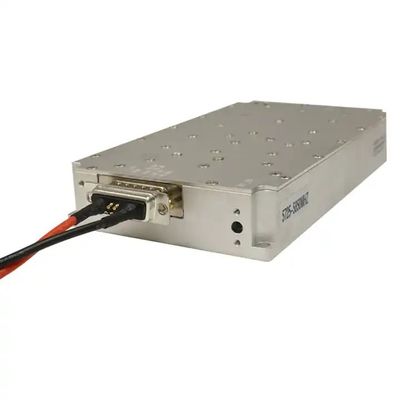

1000MHZ 100WAnti Drone System Autel RF Amplificatore di potenza 1G 100W GaN Amplificatore Drone Contatore Modulo
| Luogo di origine | Guangdong, Cina |
|---|---|
| Marca | LDSK |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | $230 |
| Imballaggi particolari | Ogni pezzo viene confezionato individualmente in una borsa e poi in una cartoncina. |
| Tempi di consegna | 1-3 giorni lavorativi |
| Termini di pagamento | D/A, D/P, T/T, Western Union, MoneyGram, PayPal |
| Capacità di alimentazione | 5000 PCS al mese |
Contattami per campioni gratuiti e coupon.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, offriamo assistenza online 24 ore su 24.
xDettagli
| Nome del prodotto | Modulo LDSK GaN | Frequenza | 1000MHz |
|---|---|---|---|
| Fuori potere | 100 W | Voltaggio | Intervallo 30Vdc: 24-36V |
| Dimensione del prodotto | 170*94*26,5 mm (esclusi i connettori) | Peso del prodotto | 1.5 kg |
| Fluctuazioni intra-banda | ≤ 2,5 (valore da picco a picco) | Ritardo del gruppo in banda | ≤ 1 us |
| Rapporto delle onde stazionarie della tensione di ingresso | ≤1,35 | ||
| Evidenziare | Amplificatore GaN da 1000 MHz,Amplificatore GaN 1G |
||
Descrizione di prodotto
Descrizione del prodotto

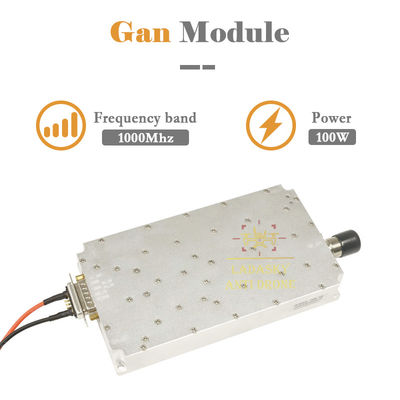

Modulo amplificatore GaN da 1000 MHz a 100 W
Apparizione e istruzioni di installazione:
1Dimensioni complessive: 170*94*26,5 mm
2. Interfaccia:
1 Condizioni di alimentazione: +30V alimentazione: 7W2 (maschio)1Dimensioni complessive: 170*94*26,5 mm
2. Interfaccia:
Interfaccia di ingresso 2RF: SMA-KFD (facoltativo)

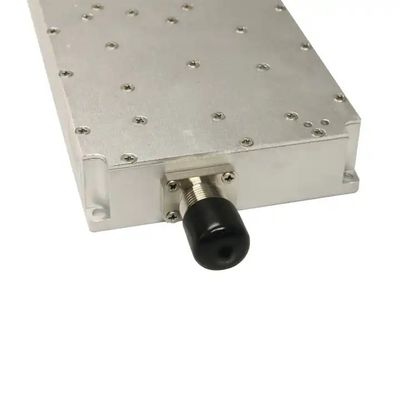

Interfaccia di uscita 3RF: N-KFD
4Interfaccia di controllo:

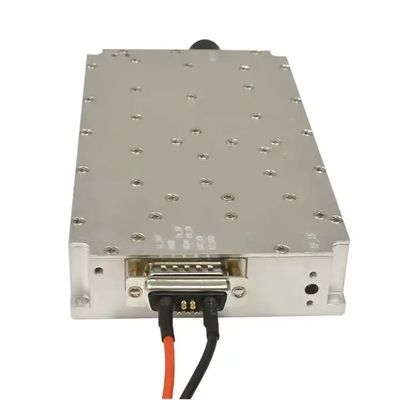

a.7W2 (maschio) presa: il primo pin è collegato all'amplificatore di potenza abilitare PA_SW (l'amplificatore di potenza di alto livello 5V/3,3V si accende, basso livello o galleggiante, l'amplificatore di potenza si spegne)
b.Condensatore feedthrough: da alto a basso, sono SRC_SW (internu switch di sorgente di segnale 5V/3,3V acceso, fonte di segnale fluttuante o messa a terra spenta), PS_SW (interno e esterno switch di sorgente di segnale,basso livello è la fonte integrata, switch di livello 5V/3,3V di livello elevato a sorgente esterna)
3.Diametro del foro di montaggio: lasciare 4 Φ4,5 mm di fori nei fori di montaggio per il montaggio delle viti M3.
|
Frequenza
|
1000 MHz
|
|
Potenza di uscita ((dBm)
|
100W ((50dBm)
|
|
Ritardo di gruppo in banda
|
≤ 1 us
|
|
Guadagno
|
45±1.0,45±1.0 (ingresso esterno 6 dBm, uscita dell'amplificatore di potenza 50 dBm)
|
|
Fluctuazione in banda (dB)
|
≤ 2,5 (valore da picco a picco)
|
|
Rapporto delle onde stazionarie della tensione di ingresso
|
≤ 1.35
|
|
Relazione delle onde stazionarie della tensione di uscita
|
≤ 1.3
|
|
Tensione di alimentazione tipica
|
Intervallo +30Vdc: 24-36V
|
|
Corrente di alimentazione
|
+30Vdc@100W≤5,5A
|
|
Collegamento RF di uscita
|
N-50KFD
|
|
Dimensione
|
170 × 94 × 26,5 mm (esclusi i connettori)
|
|
Fonte di segnale di ingresso
|
Fonte di segnale di scansione a modulazione ad alta efficienza integrata, che può anche essere collegata a fonti esterne
|
|
1 7W2 presa maschile
2 condensatori di feedthrough (da cima a fondo) |
1: A1 è la potenza di ingresso di 30 V e A2 è GND;
2: il primo pin di 7W2 è l'attivazione dell'amplificatore di potenza PA_SW; 3: il condensatore a core trasversale superiore è SRC_SW (interruttore interno della sorgente di segnale), a carico elevato, a carico basso; 4: il condensatore feedthrough sottostante è PS_SW (interruttore di sorgente interna ed esterna), alto: sorgente esterna; basso: sorgente incorporata; |
Tempo di consegna
| Quantità ((PCS) | < 100 pezzi | < 500 | 500-1000 | > 1000 |
| Tempo di consegna ((Giorni) | 3 | 3-5 | 7-12 | Da negoziare |
Personalizzazione
| Articolo | Il logo | Frequenza | Potenza | Imballaggio |
| MOQ ((PCS) | 1 | 1 | 1 | 1 |
