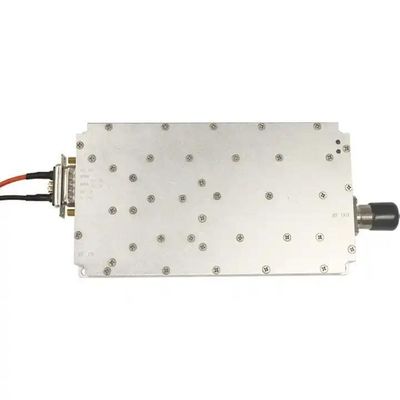

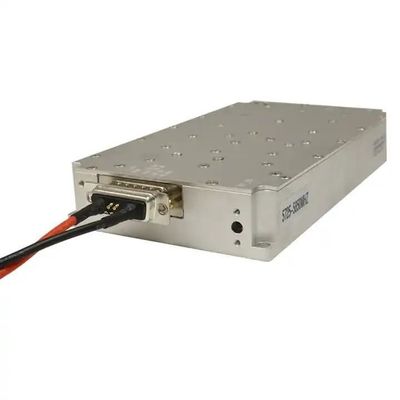

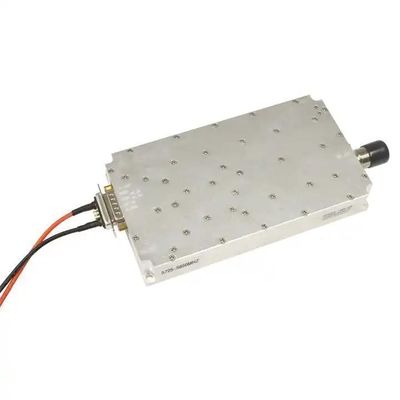

Autel Anti Drone System 100W GaN Modulo per Mavic 3 Autel Fpv Ua Polonia Modulo RF
| Luogo di origine | Guangdong, Cina |
|---|---|
| Marca | LDSK |
| Quantità di ordine minimo | 1 pezzo |
| Tempi di consegna | 1-3 giorni lavorativi |
| Termini di pagamento | D/A, D/P, T/T, Western Union, MoneyGram, PayPal |
| Capacità di alimentazione | 5000 PCS al mese |
Contattami per campioni gratuiti e coupon.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, offriamo assistenza online 24 ore su 24.
xDettagli
| Numero modello. | LDSK | Frequenza | 5150-5350 MHz |
|---|---|---|---|
| Potenza | 100 W | Guadagno | 50dBm |
| Peso del prodotto | 24-36V | Dimensione | 170*94*26,5 mm (esclusi i connettori) |
| Personalizzazione | Disponibile Richiesta personalizzata | ||
| Evidenziare | Modulo di potenza di 100W per anti-drone,Modulo di amplificatore di potenza anti drone,Modulo RF del sistema anti-drone |
||
Descrizione di prodotto

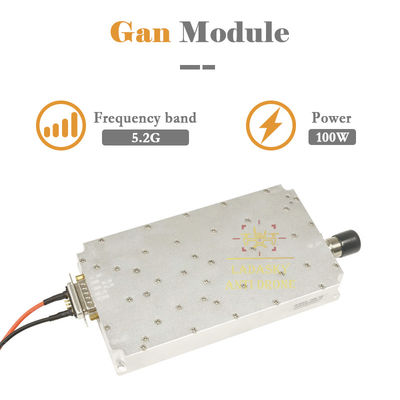

5.2G 5150-5350MHz modulo anti-drone da 100W
Supporto di potenza e frequenza Personalizzazione 90MHZ- 5.8G, 10W, 20W, 30W, 40W, 50W, 100W
- Gli indicatori tecnici di radiofrequenza e di monitoraggio del modulo amplificatore di potenza stabiliscono la definizione di ciascuna porta del modulo e la forma e la struttura del modulo
Apparizione e istruzioni di installazione:
1Dimensioni complessive: 170*94*26,5 mm
2. Interfaccia:
Condizioni di alimentazione: +30V alimentazione: 7W2 (maschio)
Interfaccia di ingresso RF: SMA-KFD (facoltativo)

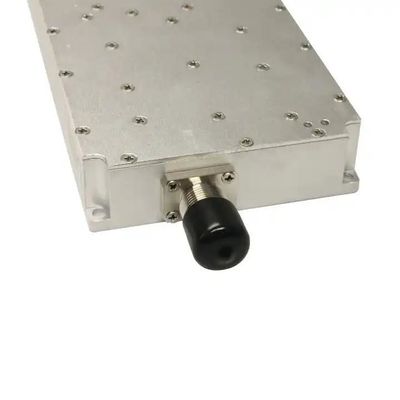

Interfaccia di uscita RF: N-KFD
Interfaccia di controllo:

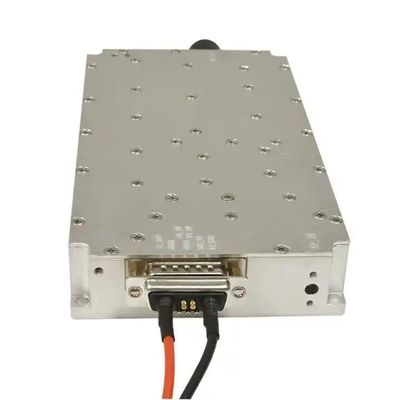

presa a.7W2 (maschio): il primo pin è collegato all'amplificatore di potenza attivare PA_SW (l'amplificatore di potenza 5V/3,3V di alto livello si accende, basso livello o galleggiante, l'amplificatore di potenza si spegne)
b. Condensatore di alimentazione: da cima a fondo sono SRC_SW (interna di sorgente di segnale interruttore 5V/3,3V acceso, fonte di segnale galleggiante o a terra spento), PS_SW (interna e esterna di sorgente di segnale interruttore,basso livello è la fonte integrata, switch di livello 5V/3,3V di livello elevato a sorgente esterna)
3. diametro del foro di montaggio: lasciare 4 Φ4,5 mm di fori nei fori di montaggio per il montaggio di viti M3.
- Gli indicatori tecnici di radiofrequenza e di monitoraggio del modulo amplificatore di potenza stabiliscono la definizione di ciascuna porta del modulo e la forma e la struttura del modulo
Apparizione e istruzioni di installazione:
1Dimensioni complessive: 170*94*26,5 mm
2. Interfaccia:
Condizioni di alimentazione: +30V alimentazione: 7W2 (maschio)
Interfaccia di ingresso RF: SMA-KFD (facoltativo)
Interfaccia di uscita RF: N-KFD
Interfaccia di controllo:
presa a.7W2 (maschio): il primo pin è collegato all'amplificatore di potenza attivare PA_SW (l'amplificatore di potenza 5V/3,3V di alto livello si accende, basso livello o galleggiante, l'amplificatore di potenza si spegne)
b. Condensatore di alimentazione: da cima a fondo sono SRC_SW (interna di sorgente di segnale interruttore 5V/3,3V acceso, fonte di segnale galleggiante o a terra spento), PS_SW (interna e esterna di sorgente di segnale interruttore,basso livello è la fonte integrata, switch di livello 5V/3,3V di livello elevato a sorgente esterna)
3. diametro del foro di montaggio: lasciare 4 Φ4,5 mm di fori nei fori di montaggio per il montaggio di viti M3.
| Frequenza | altriMhz |
| Potenza di uscita(dBm) | 50 dBm |
| Ritardo di gruppo in banda | ≤ 1 us |
| Guadagno | 45±1.0,45±1,0 (input esterno)9dbm, uscita dell'amplificatore di potenza50dbm) |
| Fluctuazione in banda (dB) | ≤ 2,5 (valore da picco a picco) |
| Rapporto delle onde stazionarie della tensione di ingresso | ≤ 1.35 |
| Relazione delle onde stazionarie della tensione di uscita | ≤ 1.3 |
| Tensione di alimentazione tipica | Intervallo +30Vdc: 24-36V |
| Corrente di alimentazione | +30Vdc@100W≤6,5A |
| Collegamento RF di uscita | N-50KFD |
| Dimensione | 170 × 94 × 26,5 mm (esclusi i connettori) |
| Fonte di segnale di ingresso | Fonte di segnale di scansione a modulazione ad alta efficienza integrata, che può anche essere collegata a fonti esterne |
| 1 7W2 presa maschile 2 condensatori di feedthrough (da cima a fondo) |
1: A1 è la potenza di ingresso di 30 V e A2 è GND; 2: il primo pin di 7W2 è l'attivazione dell'amplificatore di potenza PA_SW; 3: il condensatore a core trasversale superiore è SRC_SW (interruttore interno della sorgente di segnale), a carico elevato, a carico basso; 4: il condensatore feedthrough sottostante è PS_SW (interruttore di sorgente interna ed esterna), alto: sorgente esterna; basso: sorgente incorporata; |
