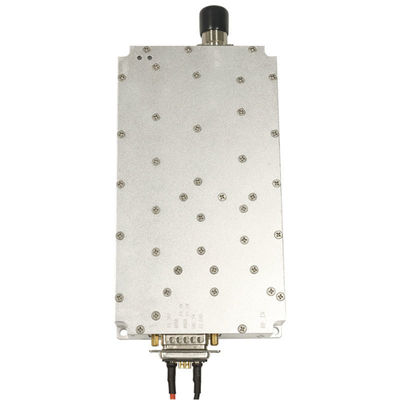

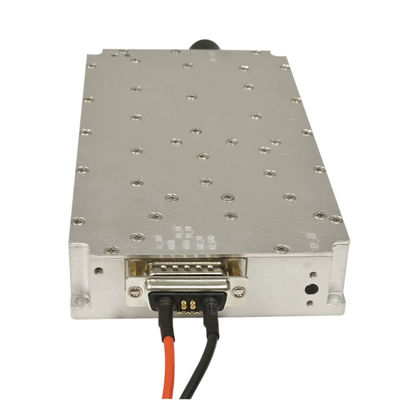

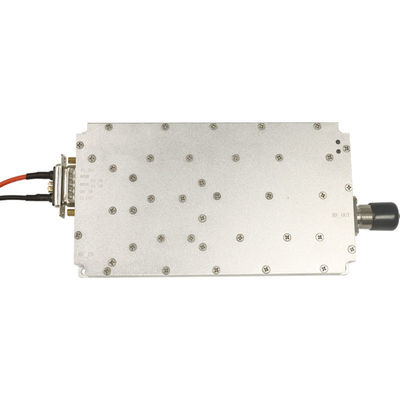

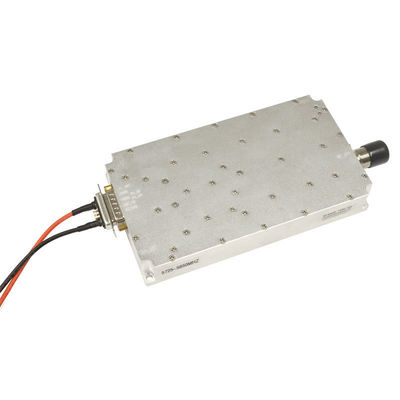

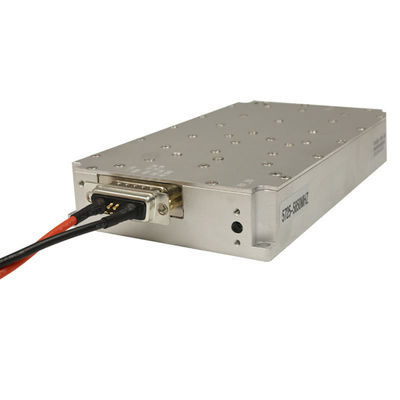

2400-2500MHz 2.4G Modulo GaN ad alta potenza per PA anti-drone Fpv al centro conferenze
| Luogo di origine | Guangdong, Cina |
|---|---|
| Marca | LDSK |
| Quantità di ordine minimo | 1 pezzo |
| Tempi di consegna | 1-3 giorni lavorativi |
| Termini di pagamento | D/A, D/P, T/T, Western Union, MoneyGram, PayPal |
| Capacità di alimentazione | 50000 pezzi al mese |
Contattami per campioni gratuiti e coupon.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, offriamo assistenza online 24 ore su 24.
xDettagli
| Modello n. | LDSK-2.4G-100W | Potenza di uscita massima | 100 W |
|---|---|---|---|
| Frequenza | 2400-2500MHz | Efficienza del lavoro | Più di 60% |
| Guadagno massimo | 43dBi | Passband Pico a Pico Ripple | Meno di 2 dB |
| Temperatura di funzionamento | -10~+55°C | Peso | 136g |
| Imballaggio | Sacchetto di plastica + scatola di carta | Pacchetto di trasporto | Cartone |
| Specificità | 29.7*131*15,5 mm (esclusa SMA) | Marchio | LDSK |
| Origine | GUA | Capacità di alimentazione | 50000 pc/mese |
| Intervallo di frequenza | GSM900 | Applicazione | Centro conferenze |
| Modello | LDSK-2.4G-100W | Voltaggio di funzionamento | 24-32V |
| Fornitura di alimentazione necessaria | Più di 3,7A | Campioni | US$ 265/Piece 1 Piece ((Min.Ordine) |
| Personalizzazione | Disponibile Richiesta personalizzata | ||
| Evidenziare | 2.4G GaN Modulo,Modulo GaN ad alta potenza |
||
Descrizione di prodotto
2400-2500MHz 100W modulo anti-drone gan
Supporto di potenza e frequenza Personalizzazione 380MHZ- 5.8G, 10W, 20W, 30W, 40W, 50W, 100W
- Gli indicatori tecnici di radiofrequenza e di monitoraggio del modulo amplificatore di potenza stabiliscono la definizione di ciascuna porta del modulo e la forma e la struttura del modulo
Interfaccia di ingresso 2RF: SMA-KFD (facoltativo)
Interfaccia di uscita 3RF: N-KFD
4Interfaccia di controllo:
a.7W2 (maschio) presa: il primo pin è collegato all'amplificatore di potenza abilitare PA_SW (l'amplificatore di potenza di alto livello 5V/3,3V si accende, basso livello o galleggiante, l'amplificatore di potenza si spegne)
b.Condensatore feedthrough: da alto a basso, sono SRC_SW (internu switch di sorgente di segnale 5V/3,3V acceso, fonte di segnale galleggiante o messa a terra spenta), PS_SW (interno e esterno switch di sorgente di segnale,basso livello è la fonte integrata, switch di livello 5V/3,3V di livello elevato a sorgente esterna)
3.Diametro del foro di montaggio: lasciare 4 Φ4,5 mm di fori nei fori di montaggio per il montaggio delle viti M3.
Imballaggio e consegna
Domande frequenti
1- Perché scegliere noi?
2- Come si fa a fare un ordine?
3Come ci contatti?
- Gli indicatori tecnici di radiofrequenza e di monitoraggio del modulo amplificatore di potenza stabiliscono la definizione di ciascuna porta del modulo e la forma e la struttura del modulo
2400-2500Mhz 100W GaN amplificatore modulo
Apparizione e istruzioni di installazione:
1Dimensioni complessive: 170*94*26,5 mm
2. Interfaccia:
1 Condizioni di alimentazione: +30V alimentazione: 7W2 (maschio)1Dimensioni complessive: 170*94*26,5 mm
2. Interfaccia:
Interfaccia di ingresso 2RF: SMA-KFD (facoltativo)
Interfaccia di uscita 3RF: N-KFD
4Interfaccia di controllo:
a.7W2 (maschio) presa: il primo pin è collegato all'amplificatore di potenza abilitare PA_SW (l'amplificatore di potenza di alto livello 5V/3,3V si accende, basso livello o galleggiante, l'amplificatore di potenza si spegne)
b.Condensatore feedthrough: da alto a basso, sono SRC_SW (internu switch di sorgente di segnale 5V/3,3V acceso, fonte di segnale galleggiante o messa a terra spenta), PS_SW (interno e esterno switch di sorgente di segnale,basso livello è la fonte integrata, switch di livello 5V/3,3V di livello elevato a sorgente esterna)
3.Diametro del foro di montaggio: lasciare 4 Φ4,5 mm di fori nei fori di montaggio per il montaggio delle viti M3.
|
Frequenza
|
2400-2500 MHz
|
|
Potenza di uscita ((dBm)
|
100W ((50dBm)
|
|
Ritardo di gruppo in banda
|
≤ 1 us
|
|
Guadagno
|
45±1.0,45±1.0 (ingresso esterno 6 dBm, uscita dell'amplificatore di potenza 50 dBm)
|
|
Fluctuazione in banda (dB)
|
≤ 2,5 (valore da picco a picco)
|
|
Rapporto delle onde stazionarie della tensione di ingresso
|
≤ 1.35
|
|
Relazione delle onde stazionarie della tensione di uscita
|
≤ 1.3
|
|
Tensione di alimentazione tipica
|
Intervallo +30Vdc: 24-36V
|
|
Corrente di alimentazione
|
+30Vdc@100W≤5,5A
|
|
Collegamento RF di uscita
|
N-50KFD
|
|
Dimensione
|
170 × 94 × 26,5 mm (esclusi i connettori)
|
|
Fonte di segnale di ingresso
|
Fonte di segnale di scansione a modulazione ad alta efficienza integrata, che può anche essere collegata a fonti esterne
|
|
1 7W2 presa maschile
2 condensatori di feedthrough (da cima a fondo) |
1: A1 è la potenza di ingresso di 30 V e A2 è GND;
2: il primo pin di 7W2 è l'attivazione dell'amplificatore di potenza PA_SW; 3: il condensatore a core trasversale superiore è SRC_SW (interruttore interno della sorgente di segnale), a tensione alta, a tensione bassa; 4: il condensatore feedthrough sottostante è PS_SW (interruttore di sorgente interna ed esterna), alto: sorgente esterna; basso: sorgente incorporata; |
Tempo di consegna
| Quantità ((PCS) | < 100 pezzi | < 500 | 500-1000 | > 1000 |
| Tempo di consegna ((Giorni) | 3 | 3-5 | 7-12 | Da negoziare |
Personalizzazione
| Articolo | Il logo | Frequenza | Potenza | Imballaggio |
| MOQ ((PCS) | 1 | 1 | 1 | 1 |
Profilo aziendale
Shenzhen Ladasky Technology Co., LTD, specializzata nel campo della tecnologia avanzata.
I nostri prodotti principali includono moduli RF e anti FPV, che sono progettati con tecnologia all'avanguardia e controllo di qualità rigoroso per soddisfare le diverse esigenze dei nostri clienti.Il modulo RF offre una trasmissione di segnali ad alte prestazioni e stabile, che consente una comunicazione senza soluzione di continuità in varie applicazioni.La soluzione anti FPV fornisce una protezione efficace contro le interferenze non autorizzate e garantisce la sicurezza e la privacy della trasmissione video.
Siamo orgogliosi del nostro forte team di ricerca e sviluppo, composto da esperti e ingegneri con una ricca esperienza e conoscenze professionali nel settore.Esplorano e innovano costantemente per produrre prodotti nuovi e migliorati che siano sempre al passo con le tendenze del mercato.
I nostri stabilimenti produttivi sono dotati di macchinari all'avanguardia e rispettano gli standard internazionali di qualità.Questo garantisce che ogni prodotto che esce dalla nostra fabbrica sia di altissima qualità e affidabilità..
Imballaggio e consegna
| Unità di vendita: | Articolo unico |
| Dimensione singola della confezione: | 20X10X5 cm |
| Peso lordo singolo: | 0.2 kg |
| Tipo di imballaggio: | Ogni pezzo viene confezionato individualmente in una borsa e poi in una cartoncina. |
Domande frequenti
1- Perché scegliere noi?
Abbiamo una conoscenza professionale, un servizio sincero, una risposta paziente e un team eccellente.
2- Come si fa a fare un ordine?
Innanzitutto, inviate i prodotti che vi piacciono.
In secondo luogo, inviamo informazioni dettagliate e preventivi.
In terzo luogo, è possibile consultare qualsiasi domanda sui nostri prodotti.
Quarto, conferma l'ordine, manderemo PI, link di pagamento.
Quinto, dopo che le merci sono confezionate, vi invieremo le foto per confermare i prodotti, e vi invieremo il numero di tracciamento espresso.
In sesto luogo, dopo aver ricevuto la merce, è il benvenuto a darci valutazioni dei prodotti.
3Come ci contatti?
